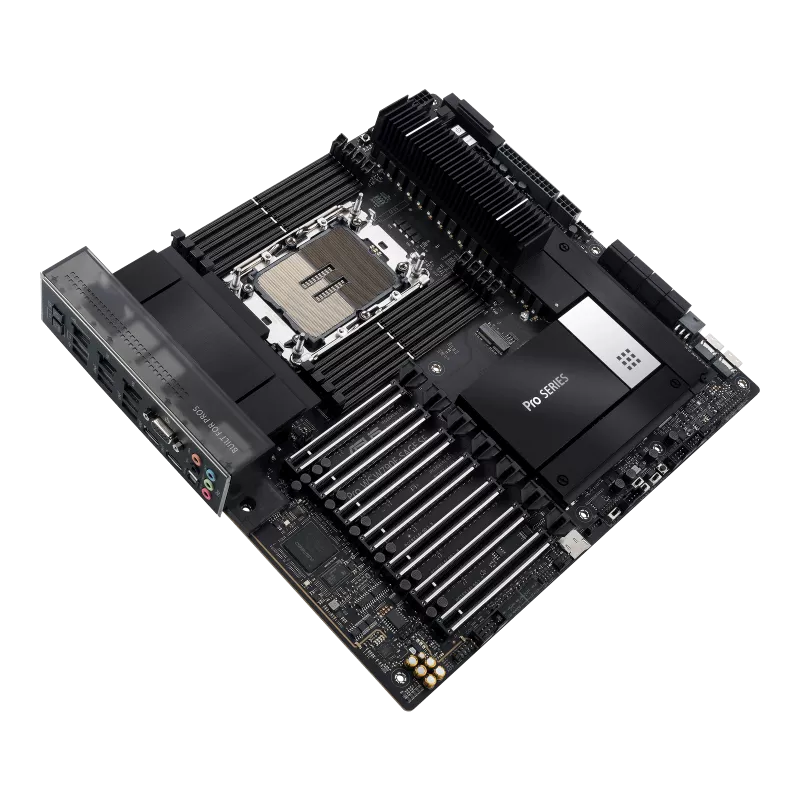

MOTHERBOARD ASUS PRO WS W790E-SAGE SE - 90MB1C20-M0EAY0

Modelo
Pro WS W790E-SAGE SE
CPU
Intel ® Socket LGA4677 para processadores Xeon ® W-3400 e W-2400 Series*
Suporta Intel ® Turbo Boost Max Technology 3.0
* Consulte www.asus.com para obter a lista de CPU suportada.
chipset
Chipset Intel® W790
Memória
8 slots DIMM, máx. 2048GB, DDR5 6800(OC) 6600(OC) 6400(OC) 6200(OC) 6000(OC) 5800(OC) 5600(OC) 5400(OC) 5200(OC) 5000( Memória registrada OC) 4800 ECC*
Arquitetura de memória de 8 canais
compatível com Intel ® Extreme Memory Profile (XMP)
* Tipos de memória suportados, taxa de dados (velocidade) e número de módulos DRAM variam dependendo da configuração da CPU e da memória, para obter mais informações consulte a lista de suporte de CPU memória na guia Suporte do site de informações do produto ou visite https: www.asus.com support
Gráficos
1 x porta VGA de AST2600
Slots de expansão
Processadores Intel® Xeon ® série W-3400*
7 slots PCIe 5.0 (sete em x16 x16 x16 x16 x16 x8 x16)** Processadores
Intel® Xeon ® série W-2400*
4 x PCIe Slot(s) 5.0 (Quatro em x16 x16 x16 x16)**
* Verifique a tabela de bifurcação PCIe no site de suporte (https: www.asus.com support FAQ 1037507 ).
** Consulte os diagramas de blocos no Apêndice para obter mais detalhes.
- Para garantir a compatibilidade do dispositivo instalado, consulte https: www.asus.com support para obter a lista de periféricos suportados.
Armazenar
Total suporta 3 slots M.2, 2 slots SlimSAS e 8 portas SATA 6Gb s* Processadores
Intel ® Xeon ®
W-3400 Series Slot M.2_1 (Chave M), tipo 2242 2260 2280 22110 (suporta Modo PCIe 5.0 x4)***
Slot M.2_2 (Chave M), tipo 2242 2260 2280 22110 (suporta modo PCIe 5.0 x4)***
Intel ® W790 Chipet**
Slot M.2_3 (Chave M), tipo 2242 2260 2280 22110 (suporta o modo PCIe 4.0 x4) A
porta SlimSAS_1 suporta o dispositivo NVMe no modo PCIe 4.0 x4 A porta
SlimSAS_2 suporta o dispositivo NVMe no modo PCIe 4.0 x4
8 x portas SATA 6Gb s
* Suporta Intel ® Virtual RAID na CPU (Intel ® VROC) e Dispositivo de gerenciamento de volume Intel (Intel ®VMD)
** A tecnologia Intel ® VROC suporta PCIe RAID 0 1 5 10, SATA RAID 0 1 5 10. VROC_HW_Key é adquirido separadamente.
*** Os slots M.2_1 e M.2_2 serão desativados assim que um processador Intel® Xeon ® W-2400 Series for instalado.
Ethernet
1 x Intel ® dual 10 Gb Ethernet
1 x Realtek 1 Gb Ethernet
ASUS LANGuard
USB
USB traseiro (total de 8 portas)
1 porta(s) USB 3.2 Gen 2x2 (1 x USB Type-C ® )
5 x porta(s) USB 3.2 Gen 2 (4 x Type-A + 1 x USB Type-C ® )
2 x porta(s) USB 2.0 (2 x Tipo-A)
USB frontal (total de 7 portas)
1 x conector USB 3.2 Gen 2 (suporta USB Type-C ® )
1 x suporte para cabeçalho(s) USB 3.2 Gen 1( s) 2 portas USB 3.2 Gen 1 adicionais
2 x suporte(s) de cabeçalho(s) USB 2.0 4 portas USB 2.0 adicionais
áudio
Realtek S1220A 7.1 Surround Sound CODEC de áudio de alta definição*
- Detecção de impedância para as saídas de fone de ouvido frontal e traseira
- Amplificador de áudio interno para aprimorar a qualidade de som mais alta para fones de ouvido e alto-falantes
- Suporta: Detecção de conector, Multi-streaming, Nova tarefa de conector do painel frontal
- Saída de reprodução estéreo SNR de 120 dB de alta qualidade e entrada de gravação SNR de 113 dB (Line-in)
- Suporta reprodução de até 32 bits 192 kHz*
Recursos de áudio
- O pré-regulador de energia reduz o ruído de entrada de energia para garantir um desempenho consistente
- S óptico traseiro Porta de saída PDIF
- Capacitores de áudio premium
- Camadas PCB de áudio dedicadas
- Circuito de-pop exclusivo
* Devido a limitações na largura de banda HDA, 32 bits 192 kHz não é compatível com 7.1
Áudio de som surround.

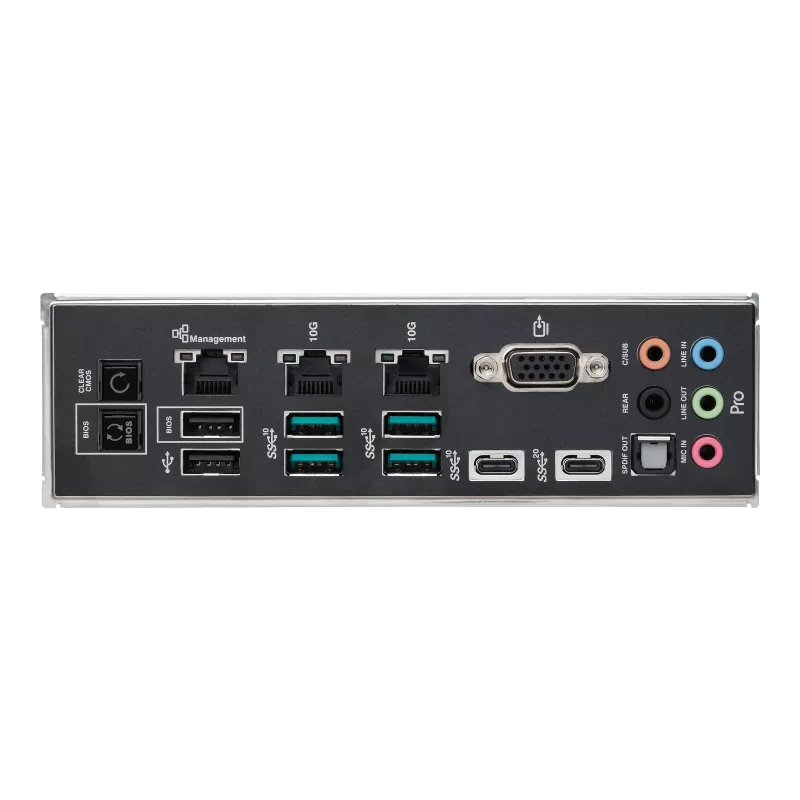

Portas de E S do Painel Traseiro
1 porta(s) USB 3.2 Gen 2x2 (1 x USB Type-C)
5 x porta(s) USB 3.2 Gen 2 (4 x Type-A + 1 x USB Type-C ® )
2 x porta(s) USB 2.0 ) (2 x Tipo A)
1 x porta VGA
2 x portas Intel ® duplas de 10 Gb Ethernet
1 x porta Realtek 1 Gb Ethernet
5 x conectores de áudio
1 x porta de saída óptica S PDIF
1 x botão BIOS FlashBack™
1 x botão Clear CMOS
Conectores internos de E S
Relacionado ao ventilador e resfriamento
1 x cabeçalho(s) do ventilador da CPU de
4 pinos 1 x cabeçalho(s) do ventilador OPT da CPU de
4 pinos 5 x cabeçalho(s) do ventilador do chassi de 4 pinos
1 x cabeçalho(s) W_PUMP+
Relacionado à energia
2 x 24 Conector de alimentação principal de
4 pinos Conector de alimentação +12V de
8 pinos 1 Conector de alimentação PCIe de 8 pinos
1 Conector de alimentação PCIe de 6 pinos
Relacionado ao armazenamento
3 slots M.2 (chave M)
2 conectores SlimSAS
8 x portas SATA 6Gb s
1 x conector de chave VROC
USB
1 x conector USB 3.2 Gen 2 (suporta(m) USB Type-C®)
1 x cabeçalho(s) USB 3.2 Gen 1 compatível(es) 2 USB 3.2 Gen 1 adicional portas
2 x suporte(s) de cabeçalho(s) USB 2.0 4 portas USB 2.0 adicionais
Diversos
1 x cabeçalho da porta COM
1 x botão FlexKey
1 x cabeçalho de áudio do painel frontal (AAFP)
1 x jumper de modo LN2
1 x slot M.2 (tecla E)
1 x botão ReTry
1 x botão Safe Boot
1 x cabeçalho SPI TPM (14- 1 pino)
1 x botão Iniciar
1 x 20-3 pinos cabeçalho do painel do sistema com função de intrusão do chassi
1 x cabeçalho do sensor térmico
Relacionado ao BMC
1 x chave BMC
1 x chave VGA
1 x chave IP fixo LAN BMC
1 x chave IPMI
2 x chave Q_PSU
2 x Cabeçalho PSU SMBus
1 x Cabeçalho LED de localização do painel frontal
1 x Cabeçalho do botão de localização
1 x Cabeçalho VPP_I2C
1 x Soquete para cartão Micro SD
1 x Cabeçalho BMC_T_SENSOR
1 x LED BMC
1 x LED de localização
1 x cabeçalho de LED de mensagem
Características especiais
Extreme OC Kit
- Botão FlexKey
- Modo LN2
- Botão ReTry
- Botão de inicialização segura
- Botão Iniciar
Extreme Engine Digi+
- Capacitores metálicos pretos 10K
- Choke MicroFine Alloy
ASUS 5X PROTECTION III
- DIGI+ VRM (- Design de energia digital com DrMOS)
- ESD Guards
- LANGuard
- Proteção contra sobretensão
- Safeslot
- E S traseira de aço inoxidável
ASUS Q-Design
- M.2 Q-Latch
- Q-Code
- Q-Connector
- Q-DIMM
- Q-LED (CPU [vermelho], DRAM [amarelo ], VGA [branco], dispositivo de inicialização [verde amarelo])
- Q-Slot
ASUS Thermal Solution
- Placa traseira do dissipador de calor M.2
- Dissipador de calor M.2
- Placa traseira de aço
- Design de dissipador de calor VRM
ASUS EZ DIY
- Botão BIOS FlashBack™
- LED BIOS FlashBack™
- LED Caterr1
- Cabeçalhos de caixa
- Botão Clear CMOS
- ProCool II
- Blindagem de E S pré-montada
- SafeSlot
- SafeDIMM
Bespoke Motherboard Design & Business Recursos focados
- Confiabilidade 24 horas por dia, 7 dias por semana
- Proteção contra sobrecorrente
Recursos de software
Software Exclusivo ASUS
Armory Crate
- Fan Xpert 4
AI Suite 3
- TPU
- DIGI+ VRM
- Aplicativo Turbo
- Limpador de PC Software de gerenciamento de TI
ASUS CPU-Z
compatível
- ASUS Control Center Express(ACCE)
Adobe Creative Cloud (teste gratuito)
Norton 360 Deluxe ( Teste gratuito de 60 dias)
WinRAR
UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUSTeK. Utilitário EzFlash
FlexKey
BIOS
Flash ROM de 512 Mb, UEFI AMI BIOS
Gerenciabilidade
WOL por PME, PXE (modo UEFI)

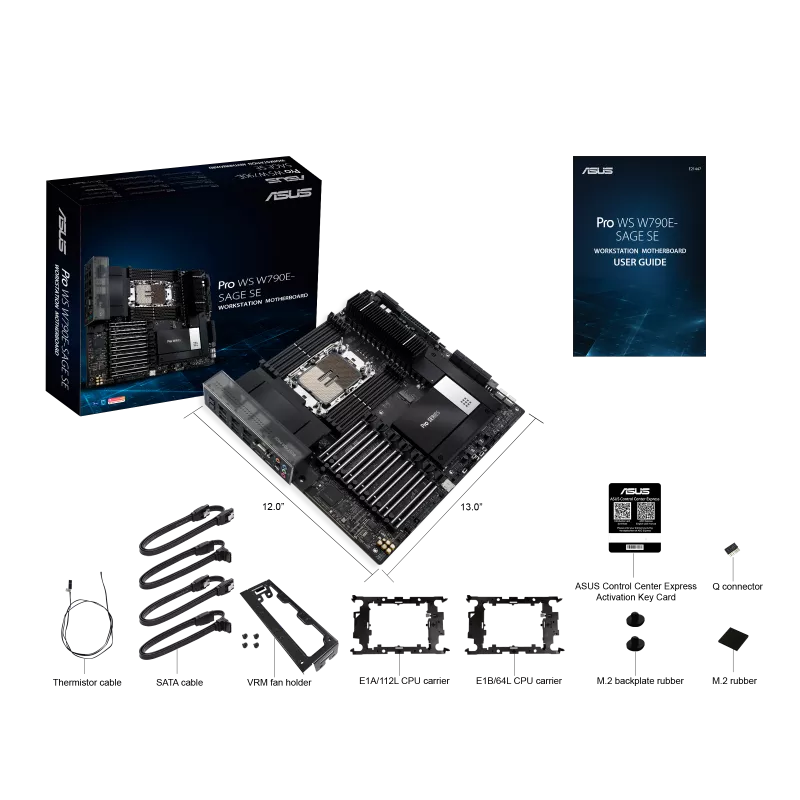

Acessórios
Cabos
4 x cabos SATA 6Gb s
1 x pacote de cabos de termistor
Diversos
1 x suporte do ventilador VRM 1
x conector Q
1 x pacote(s) de borracha M.2
1 x pacote(s) de borracha da placa traseira M.2
1 x pacote(s) de parafusos para M.2 Key E
1 x CPU guard para LGA 4677 E1A
1 x CPU guard para LGA 4677 E1B
Documentação
1 x ACC Express Activation Key Card
1 x Guia do Usuário
Sistema operacional
Windows® 11, Windows® 10 64 bits
Fator de forma
Fator de forma EEB
12 polegadas x 13 polegadas (30,5 cm x 33 cm)
